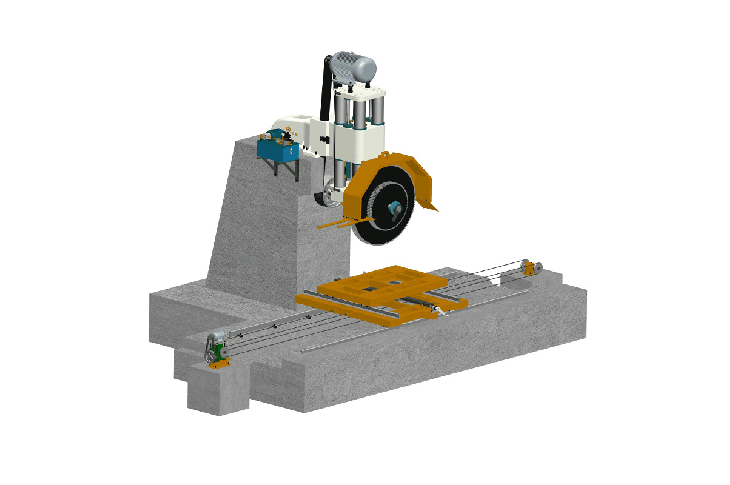

?DZQ-1650 液壓鎖緊柱式切石機【單臂組合鋸;單臂大切;液壓切石機 ;石材加工機械;切石機】
? ? ? ? ? ? ? 本機是在組合鋸的基礎上,通過優化改良而成,機臺上采用四立柱式液壓鎖緊結構,整體剛性好,間隙小,有利于降低切割過程產生的晃動,所生產的板材精度高,平整度好。同時在提高刀頭的使用壽命和降低耗電量都有顯著成效。?
立柱采用獨特組合式雙密封裝置,大大降低粉塵對機械液壓元件的磨損,有利于延長機器的使用年限。特制潤滑系統,大大降低機器保養次數,減少元件磨損的可能性。是一款綜合效益都有明顯提高的石材切割機。
發明專利證書(仿冒必究)查詢 (點擊)
?
?

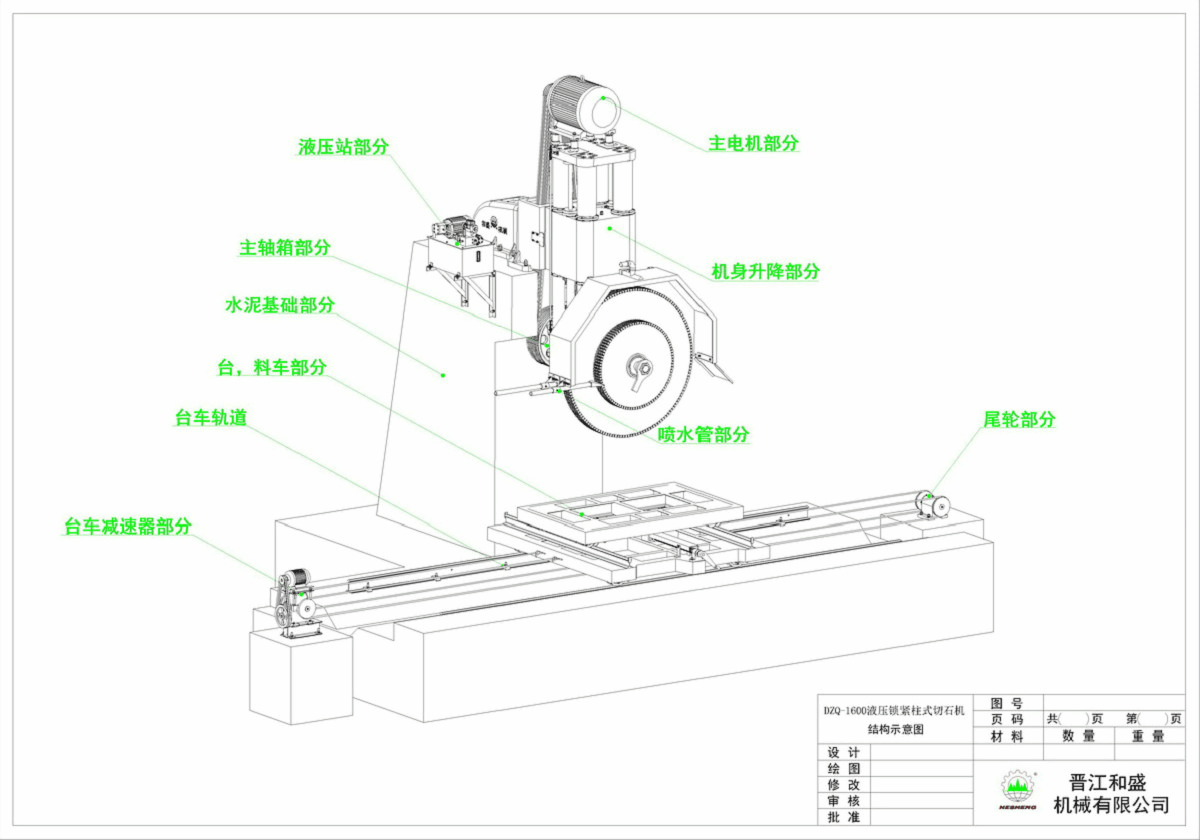

各部件名稱
.
技術資料
==========================================================
●基礎圖下載(請向廠家索要密碼)
DZQ-1650地基圖.rar
●電路圖(2011年2月以后)
DZQ-1650 液壓鎖緊柱式切石機電路圖(201102).rar
●電路圖(2011年2月以前)
DZQ-1650 液壓鎖緊柱式切石機電路圖(201101).rar
● 泵站故障診斷與維修.rar
●說明書下載
說明書.rar
廣告冊 (其他機型)

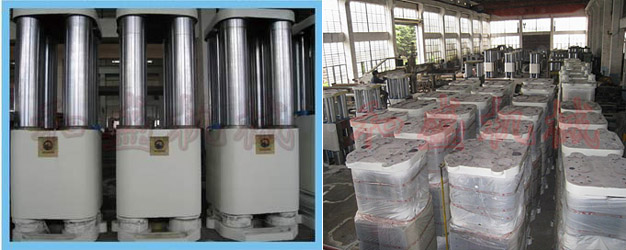

1.升降導柱采用四根表面經電鍍處理的圓鋼,有間隙小,整體剛性好,切割時晃動小,使用壽命長等優點。
2. 采用專有液壓鎖緊裝置,在機械有磨損或切割過程中可減小機身間隙,有利于提高板材的平整度和延長刀頭使用壽命。(選配件)

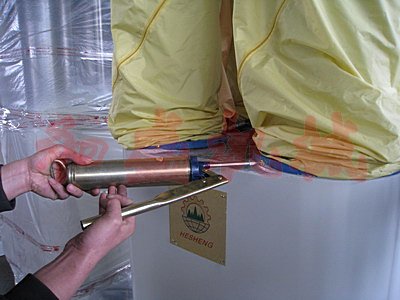

3.導柱升降采用潤滑脂(俗稱黃油)來潤滑,至多每三個月只須添加一次。大大減少維護次數。

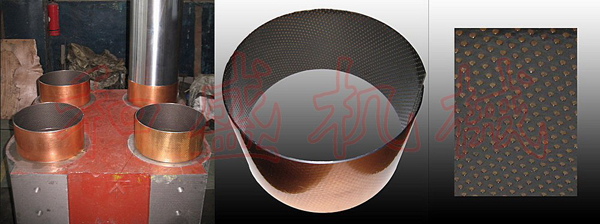

4.升降導柱與中座接觸面采用表面軋制美國杜邦"聚四氟乙烯"聚合物材料的導套(無油自潤滑軸承);導套表面軋制成圓形儲油坑,在少油或間隙斷油條件下能正常工作,具有摩擦系數低,耐磨性能好,使用壽命長等優點.
5.升降油缸采用日本進口油封等優質配件,延長了使用壽命。

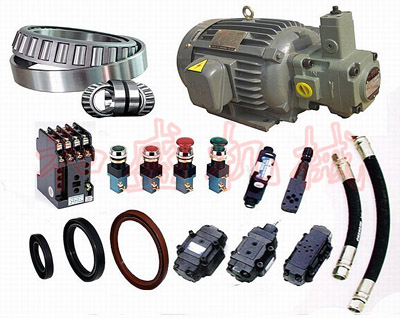

6. 液壓、電器元件均采用國內外優良配件。

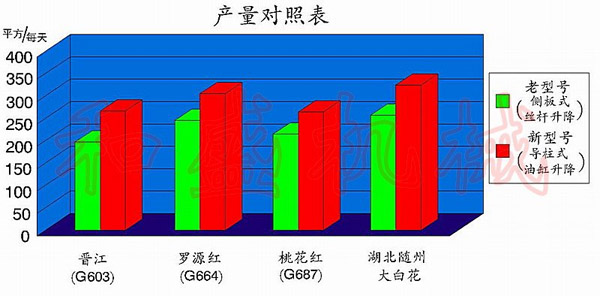

7.新老機型產量對照表
此數據以D14機型為例,只供參考不做產量依據,實際產量多少和各廠家使用的刀頭質量、鋸片好壞、工人素質等都有關系。
8.新老機型對比表

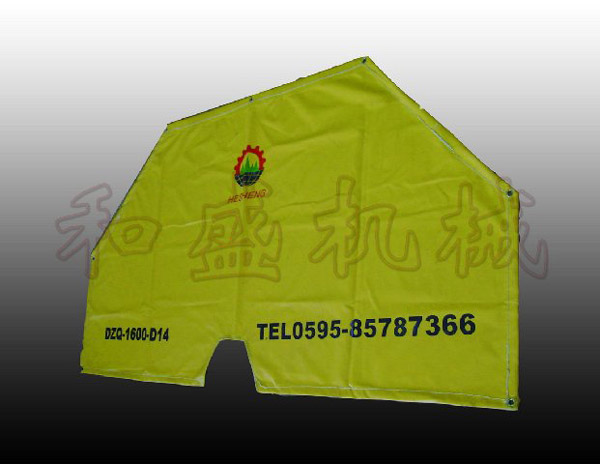

9.采用全新復合材料“防水尼龍”布料,有防水、防塵、抗拉力防磨損等特點,使用可拆式拉鏈結構有利于方便更換。
10. ?機器主要部件采用數控加工機床加工,確保元件加工精度。

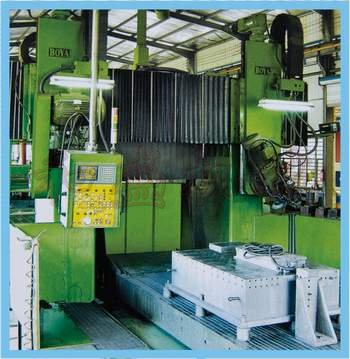

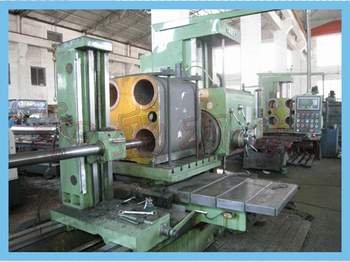

11. 采用數控鏜床加工柱孔、主軸箱等,有利于保證同心度的加工精度,提高產品穩定性。
12.采用全新磨床批量加工導柱,加工精度高,質量有保證。
DZQ-1650 液壓鎖緊柱式切石機【單臂組合鋸;單臂大切;液壓切石機 ;石材加工機械;切石機】
?DZQ-1650 液壓鎖緊柱式切石機【單臂組合鋸;單臂大切;液壓切石機 ;石材加工機械;切石機】
1:水罩蓋板采用PVC材質;輕盈方便.

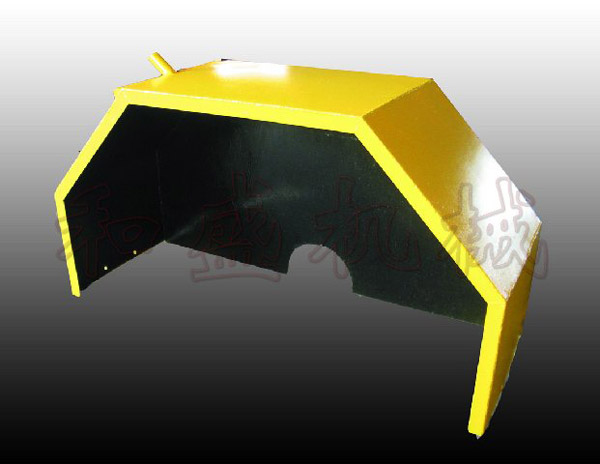

2:水罩采用的是3mm厚鋼板;內部采用瀝青做防繡處理.

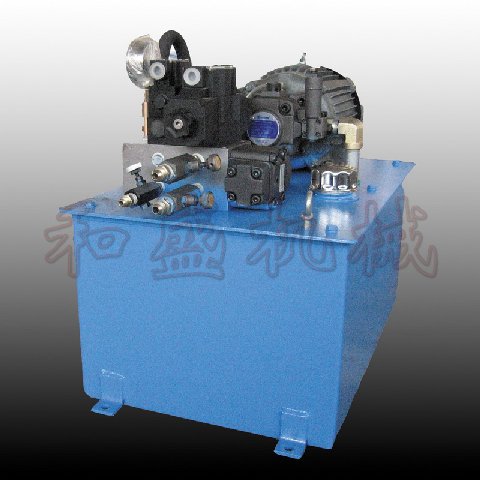

3:油箱總成--油泵;電磁閥等均采用臺灣產原配件
4:臺車用國標槽鋼四周雙層加固。臺車輪加大用Φ250mm(軸承6411或6312);料車輪用鋼制Φ215mm(軸承7210)。

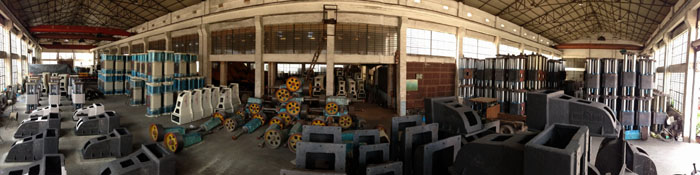

????????????????????????????????????????????????? 生產現場
