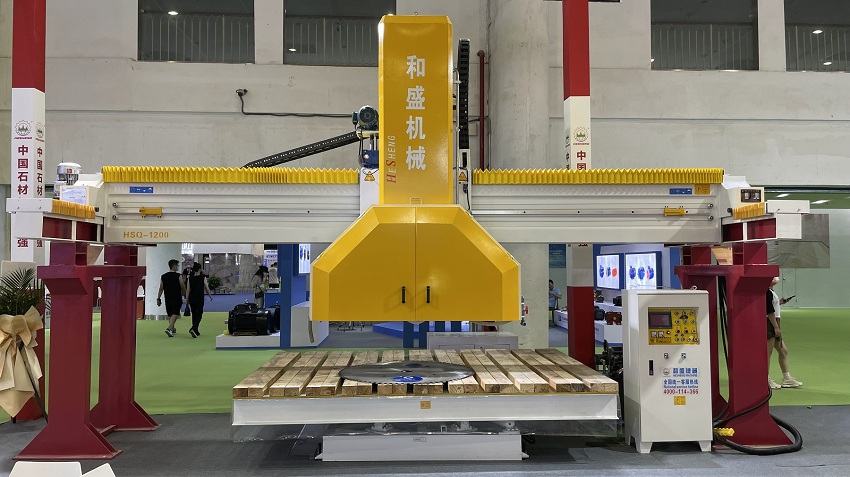

HSQ-1200/1600 橋式中切機(新式重型)

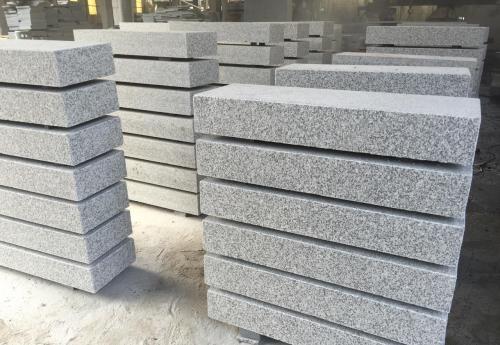

      本機橫梁采用鋼制構造件, 強度高不易斷裂。整機重量重,切割平穩、下刀量大、產量高。 橫梁切割行走導軌采用高精度線性軌道,機身升降結構采用大直徑四導柱(直徑120mm)液壓升降。配有液壓推動旋轉工作臺,大梁移動實現橫向分片。具有加工長度大,切割深度大,旋轉靈活,定位準確,剛度大,工作平穩等特點。主機采用進口變頻器可實現切割速度的無級調速。適合大批量加工路沿石及高價值的墓碑石。

型號

HSQ-1200

HSQ-1600

鋸片最大直徑

?1200mm

?1600mm

鋸片升降行程

850mm

1050mm

主電機功率

22KW

30(37)kw

工作臺尺寸(長×寬)

3000×2000 mm

3000×2000 mm

工作臺旋轉角

0°,90° (可選配)

0°,90° (可選配)

耗水量

4 m3/h

5 m3/h

外形尺寸(長×寬×

6400X5000X3800mm

6400X5000X3800mm

重量

8T

8.5T



基礎圖下載(請向廠家索要密碼)

HSQ-1200橋式中切機地基圖.rar (點擊另存)

橋式中切機說明書

HSQ-1200橋式中切機說明書.rar


HSQ-1200/1600 橋式中切機(新式重型)【中切機;路徑切石機;路徑機】

HSQ-1200/1600 橋式中切機(新式重型)【中切機;路徑切石機;路徑機】

1:升降導柱采用四根表面經電鍍處理的圓鋼(直徑120mm),有間隙小,整體剛性好,切割時晃動小,使用壽命長等優點。





2:本機橫梁采用鋼制構造件, 整機重量重、強度高不易斷裂。橫梁切割行走導軌采用高精度線性軌道,切割平穩、下刀量大、產量高 。

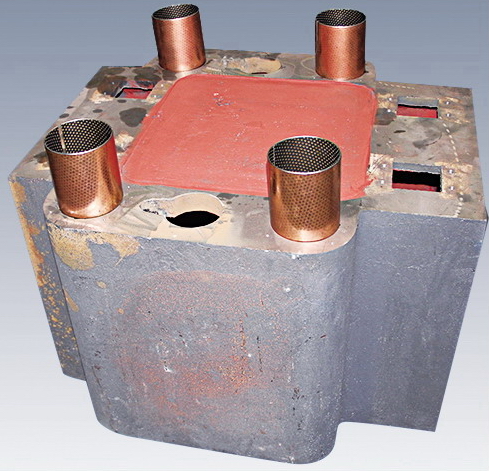

3:升降導柱與中座接觸面采用表面軋制美國杜邦"聚四氟乙烯"聚合物材料的導套(無油自潤滑軸承);

導套表面軋制成圓形儲油坑,在少油或間隙斷油條件下能正常工作,具有摩擦系數低,耐磨性能好,使用壽命長等優點.



4:采用大型切機主軸箱散熱式結構;下刀量大,產量高。主軸箱結實耐用。

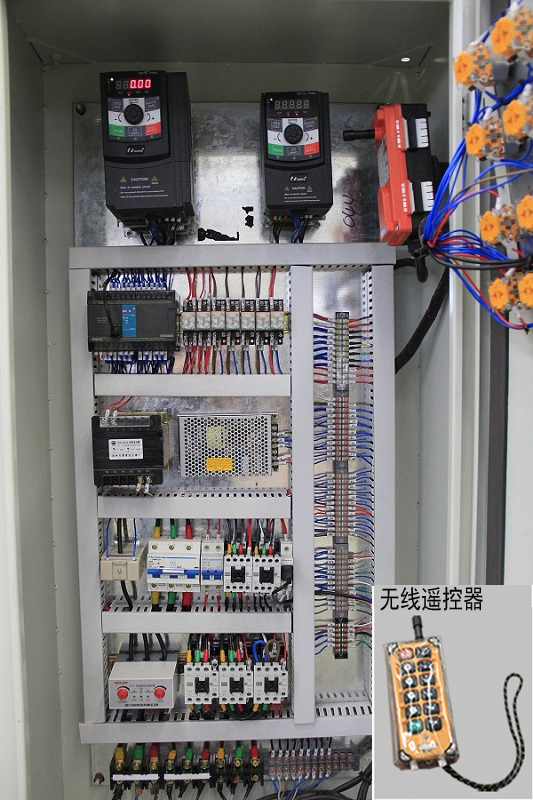

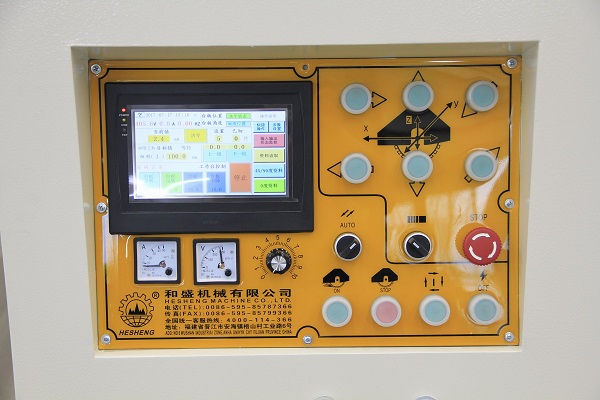

5:電控系統均采用品質優良的零配件-PLC采用臺灣永宏等;變頻器采用日業等;接觸器采用西門子等。

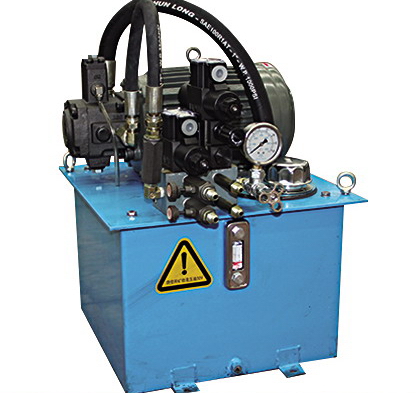

6:油箱系統所用配件均采用國內外優質零配件。






.


HSQ-1200/1600 橋式中切機(新式重型)【中切機;路徑切石機;路徑機】

 1600鋸片  1800鋸片     其他視頻 (1)





                       優酷播放(點擊鏈接



                         手機抖音APP掃一掃




1200/1600 橋式中切機(新式重型)【中切機;路徑切石機;路徑機】

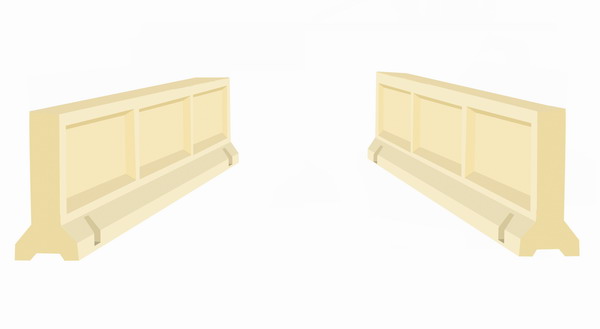

                                                        水泥基礎(選配件)

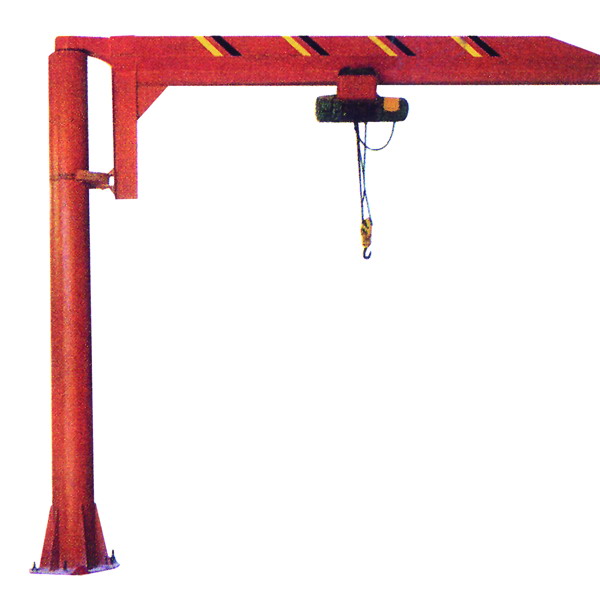

                                                    1噸單臀吊(選配件)




                                     優酷視頻播放(點擊鏈接




                                 手機抖音掃一掃
